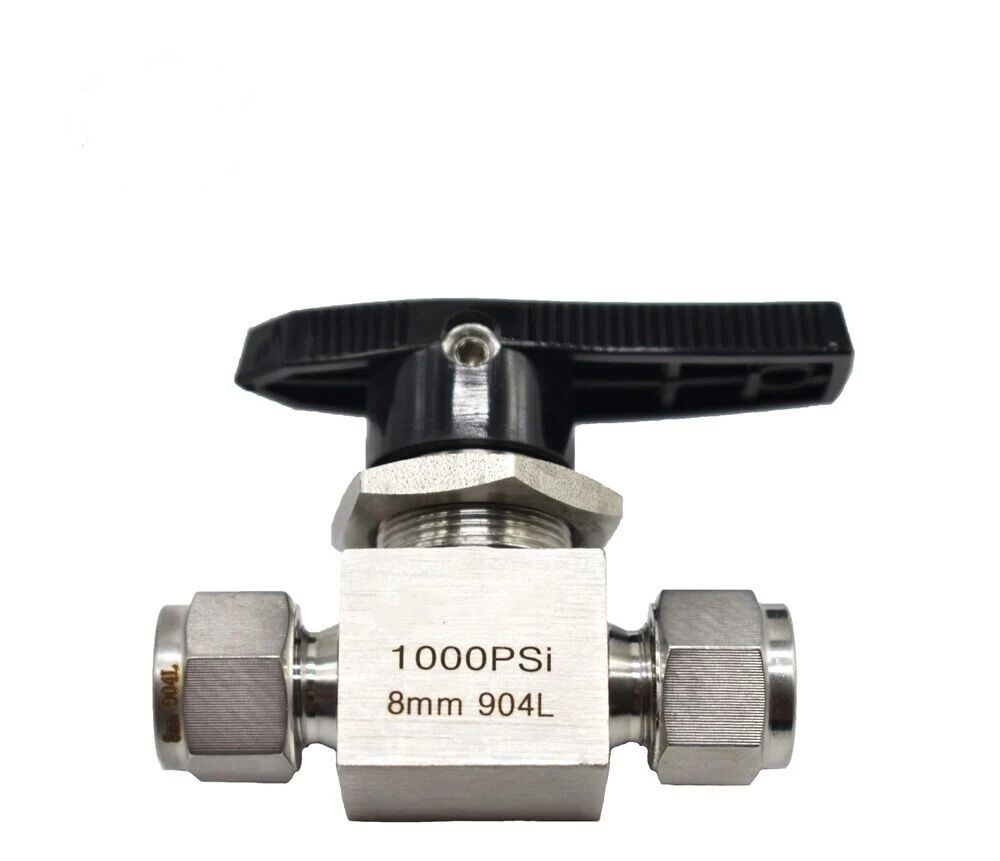

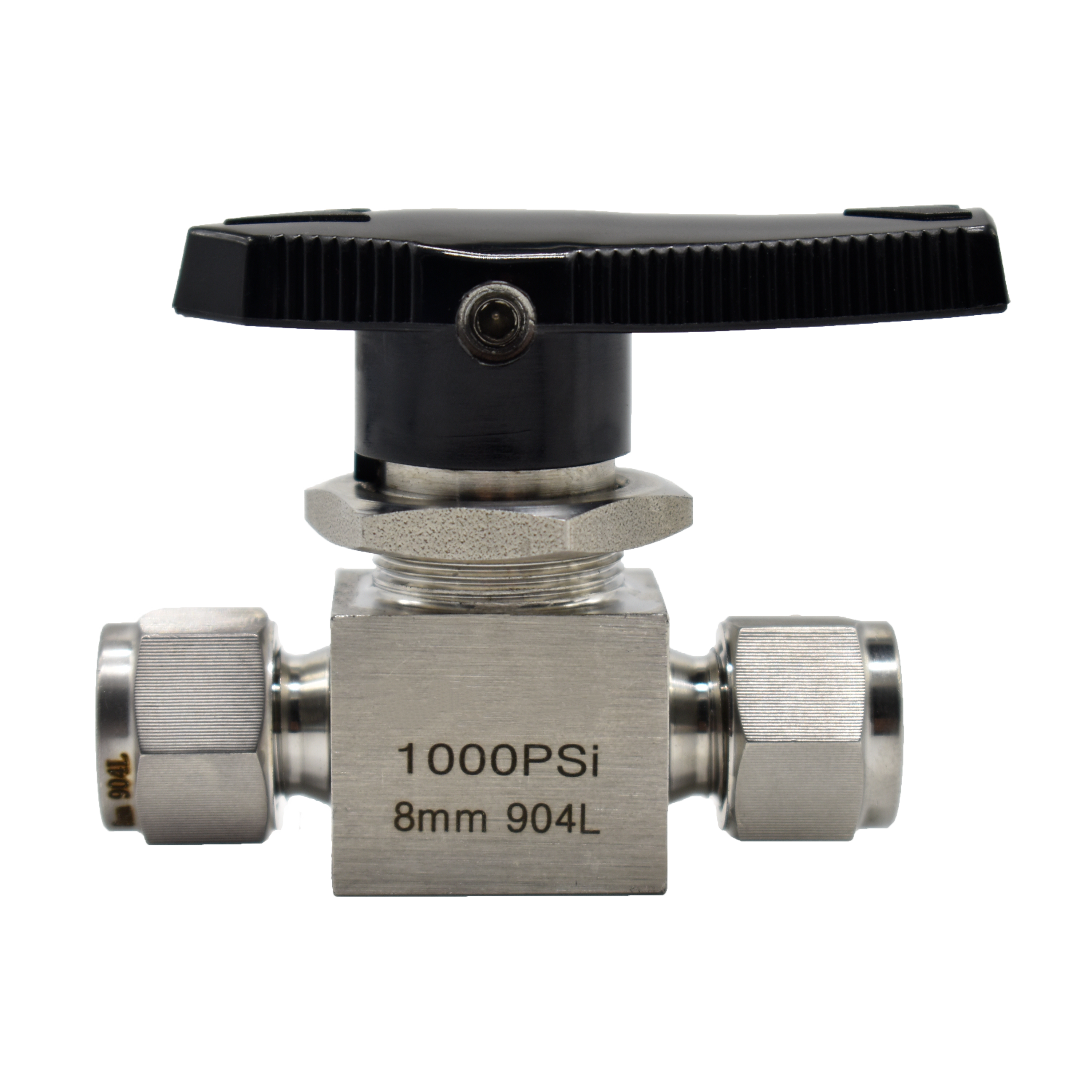

В индустрии като химическо инженерство, морско инженерство и фармацевтика, където се изисква строга устойчивост на корозия, традиционните клапани често страдат от повреда на уплътнението и съкратен живот поради средна корозия и дори водят до инциденти, свързани с безопасността. Правият -сферичен кран с накрайник 904L, със своята изключителна устойчивост на корозия, характеристики за бързо отваряне и затваряне и надежден дизайн на уплътнение, се превърна в ключово оборудване за решаване на проблема с транспортирането на силни корозивни среди. Тази статия систематично ще анализира цялостната производителност на този индустриален вентил от пет измерения: свойства на материала, структурен дизайн, сценарии на приложение, принцип на работа и спецификации за използване.
I. Характеристики на материала: Научната основа за превъзходна устойчивост на корозия
Основното предимство на втулката 904L-проходен сферичен кран се крие в използването на нейния материал от супер аустенитна неръждаема стомана 904L.
Този материал постига пробив в устойчивостта на корозия чрез оптимизиран състав на сплавта:
високи пропорции на устойчиви-на корозия елементи: хром (Cr) 19%-23%, никел (Ni) 23%-28%, молибден (Mo) 4%-5% и мед (Cu) 1%-2%. Хромният елемент образува плътен защитен филм от оксиден хром върху металната повърхност, блокирайки контакта между кислорода и субстрата; никелът повишава устойчивостта на корозия в редуциращите среди; молибденът засилва устойчивостта на корозия на вдлъбнатини и пукнатини; медта допълнително оптимизира работата в специфични корозивни среди.
Устойчивост на корозионно напукване под напрежение:Чрез оптимизиране на микроструктурата 904L може да поддържа структурна стабилност дори при наличие на напрежение на опън и корозивна среда. Например, в нефтопроводи и газопроводи, съдържащи сероводород, неговата устойчивост на корозия под напрежение е повече от три пъти по-висока от тази на обикновената неръждаема стомана.
Устойчивост на равномерна корозия:В 10% разтвор на сярна киселина скоростта на корозия на 904L е само 1/50 от тази на 304 неръждаема стомана; при нормално налягане, той може да издържи на всяка концентрация и температура на оцетна киселина и смесена киселинна среда, а продължителността на живота се удължава с 5-8 години при различни концентрации на сярна киселина при 70 градуса.
II. Структурен дизайн: Съвместна иновация на свързване на накрайника и отваряне и затваряне на топка
Сферичният кран 904L с права -втулка интегрира технологията за свързване на втулката с механизма за отваряне и затваряне на сферичното тяло, постигайки пробив както в ефективността на монтажа, така и в надеждността на уплътнението.
1.Механично блокиращо уплътнение на системата за свързване на ръкава:Когато поставите тръбопровода в отвора на втулката на тялото на клапана и затегнете компресионната гайка, вътрешните ръбове на втулката ще се впият във външната стена на тръбопровода, образувайки метално-метално механично уплътнение. Тази структура не изисква заваряване или обработка на резба, а ефективността на монтажа е с 50% по-висока от тази на фланцовата връзка и може да издържи на вибрации на тръбопровода и термично разширение с живот на уплътнението над 10 години.
Адаптивност на много-сценарии:Осигурява три метода на свързване: фланец, заваряване и резба. Фланцовата връзка е подходяща за сценарии за поддръжка, които изискват често разглобяване; заваръчната връзка има по-добро уплътняване и е подходяща за условия на висока-температура и високо-налягане; резбовата връзка е подходяща за тръбопроводи с малък-диаметър.
2. Механизъм за отваряне и затваряне на тялото на топката
Бързо отваряне и затваряне на 90 градуса:Повърхността на топката е оборудвана с проходни отвори, а стеблото на клапана задвижва топката да се върти на 90 градуса, за да се постигне отваряне и затваряне. Когато са напълно отворени, сферичният проход и площта на напречното-сечение на тръбата са равни, а съпротивлението на флуида е само 1,1 пъти по-голямо от това на правия тръбен участък при същия диаметър на тръбата; когато е затворена, топката притиска леглото на клапана, за да образува двупосочно уплътнение, със скорост на изтичане по-малка или равна на 10⁻⁶ Pa·m³/s (в съответствие със стандартите за клас VI).
Двойна уплътнителна структура:Според условията на работа са предвидени две схеми на меко уплътнение и твърдо уплътнение. Мекото уплътнение използва PTFE или модифицирани PFA материали, подходящи за корозивни среди при нормална температура; твърдото уплътнение се постига чрез заваряване на стелитната сплав към топката и седлото на клапана, способни да издържат на висока-температура и високо-налягане, както и на силно износване.
3. Анти{1}}статичен и-пожароустойчив дизайн
Система за статично разреждане:Проводима пружина или уплътнение е поставена между топката, стеблото на клапана и тялото на клапана за незабавно разреждане на статичното електричество, генерирано от средата, като се избягват потенциални опасности в запалими и експлозивни среди.
Пожароустойчива-структура:Уплътняващата повърхност на леглото на клапана е изработена от метален и не{0}}метален композитен дизайн. Дори ако не-металната част е изгорена поради пожар, металната част все още може да запази основната функция на уплътняване, за да предотврати голямо количество изтичане на среда.
III. Сценарии на приложение: Цялата индустриална верига, обхващаща силно корозивни среди
Правият{1}}проходен сферичен кран 904L със своите материални и структурни предимства се използва широко в следните области:
1. Химическа промишленост - съоръжения за производство на сяра:Контролира транспортирането на концентрирана сярна киселина и захранването на реакционните съдове, със степен на корозия с 80% по-ниска от неръждаема стомана 316L в 10% разтвор на сярна киселина.
Система за третиране с органични киселини:Използва се за регулиране на потока на смесени киселинни среди като оцетна киселина и мравчена киселина, способни да издържат на киселинна корозия при всякакви температури при нормално налягане.
2. Нефт и газ Добив на нефт и газ:Обработва извлечената течност, съдържаща сероводород и хлориди, с анти-ефективност на корозионно напукване, която удължава живота на клапана до над 10 години.
Рафинерно оборудване:Контролира 6,4 MPa или под нефтени и газови среди, като версията 316L може да издържа на корозивни газове като сероводород.
3. Морско инженерство - подводни тръбопроводни системи:Устойчив на корозия от морска вода и поддържа надеждност на уплътнението в 3000-метрова морска среда.
Корабни тръбопроводи:Използва се за системи за охлаждане с морска вода и тръбопроводи за транспортиране на гориво, намалявайки времето за престой и поддръжка поради корозия.
4. Фармацевтична промишленост - висока-пречистен транспорт със средна степен:Постига -свободен от замърсяване контрол на буферните разтвори и разтворителите в производствените линии за ваксини, като степента на квалификация на продукта се увеличава до 99,9%.
CIP/SIP система:Толерира редуваща се корозия от почистващи препарати и пара, отговаряйки на хигиенните-изисквания за проектиране.
IV. Принцип на работа: Прецизна логика за контрол на течностите
Правата втулка 904L-чрез сферичен кран постига изключване на-течност чрез механична трансмисия.
Неговият работен процес може да бъде разделен на три етапа:
Процес на отваряне:Работният механизъм (ръкохватка, пневматичен задвижващ механизъм или електрическо устройство) задвижва стеблото на клапана да се върти на 90 градуса, подравнявайки сферичния проход с канала на тялото на клапана, позволявайки на флуида да тече през приблизително прав-път на потока с ниско съпротивление.
Процес на затваряне:Стъблото на клапана се върти на 90 градуса в обратна посока, правейки прохода на топката перпендикулярен на канала на тялото на клапана, а повърхността на топката притиска леглото на клапана, за да образува уплътнение, предотвратявайки изтичане на течност. Поддръжка на уплътнението: Под действието на налягането на течността контактната повърхност между топката и седлото на клапана генерира само-ефект на самозатягане, като по-високото налягане води до по-надеждно уплътняване. В същото време анти-статичната структура непрекъснато разрежда статично електричество, осигурявайки безопасност при работа.
V. Бележки за използване: Следвайте стандартните операции, за да осигурите дългосрочна-надеждност
За да се постигне максимална производителност на 904L ръкав с прав{1}}сферичен кран, трябва стриктно да се спазват следните указания за употреба:
1. Проверка за съвместимост на-инсталационния носител:Изберете уплътнителни материали въз основа на химическия състав на средата (като концентрация на сярна киселина, съдържание на хлорид), за да избегнете химични реакции между материала и средата.
Проверка на чистотата на тръбопровода:Отстранете заваръчната шлака, ръждата и други примеси от тръбопровода, за да предотвратите надраскване на повърхността на топката или блокиране на уплътнителната повърхност.
Контрол на силата на предварително затягане-:Използвайте динамометричен ключ, за да затегнете гайката на втулката на три етапа, за да сте сигурни, че дълбочината на пръстеновидния жлеб е в рамките на 0,2-0,3 mm, като избягвате недостатъчно предварително затягане, което води до изтичане или прекомерно затягане, причиняващо напукване от напрежение.
2. Работни спецификации:
Ограничаване на въртящия момент при отваряне и затваряне:Ръчен въртящ момент По-малък или равен на 35N·m, за да се избегне деформация на стеблото на клапана; за пневматична/електрическа работа изходният въртящ момент на задвижващия механизъм трябва да бъде проверен, за да се предотврати повреда на клапана от претоварване.
Граница за регулиране на потока:Сферичният кран е отварящ и затварящ клапан с-пълна дебелина. Ако се изисква регулиране на потока, V-тип регулиращ вентил или иглен вентил трябва да бъдат свързани последователно, за да се избегне честото частично отваряне, причиняващо износване на уплътнителната повърхност.
Много{0}}етапна стратегия за отваряне и затваряне:При високи -разлики в налягането, първо отворете 30% от хода за първоначално намаляване на налягането, след това отворете напълно клапана, за да намалите въздействието на водния чук върху клапана.
3. План за поддръжка и грижи: Ежедневна проверка:
Daily check the position indicator of the handle/actuator to confirm that the valve status is consistent with the process flow; weekly use an infrared thermography instrument to monitor the valve body temperature. Abnormal temperature rise (>температурата на околната среда с 30 градуса) може да означава неуспешно уплътняване.
Редовна поддръжка:Ежемесечно смазване и поддръжка на пневматични актуатори, с добавяне на 5-8ml грес 221; тримесечна проверка на ефективността на уплътнението, подмяна на PTFE уплътнителни пръстени или шлайфане на леглата на клапаните, когато възникне теч.
Стандарт за подмяна на ключови компоненти:Сменете уплътнителните пръстени, когато възникне пластична деформация или скоростта на изтичане достигне 10⁻³Pa·m³/s; върнете корпуса на вентила във фабриката за ремонт, когато дълбочината на драскотините по повърхността надвиши 0,05 mm или стойността на твърдостта намалее с 10%; сменяйте модула на ръкава на всеки 3 пъти на разглобяване и използване или след 5 години.
4. Обработване на аварийни повреди:Неизправност при външен теч: затегнете отново гайката на втулката до номиналния въртящ момент; монтирайте силфонен компенсатор на тръбопровода, за да премахнете напрежението; заменете със съвместим уплътнителен материал.
Повреда при заглушаване при отваряне и затваряне:Използвайте микрометър, за да откриете изправеността на стеблото на клапана, ако отклонението надвишава 0,05 mm, коригирайте или сменете; регулирайте гайката на уплътнението, за да контролирате скоростта на изтичане в рамките на 10 капки/минута; инсталирайте филтър от тип Y- върху тръбопровода за суспензията с точност на филтърната мрежа по-малка или равна на 100 μm.
Заключение:
Сферичният кран 904L с прав -проход, чрез съвместната иновация на науката за материалите, структурния дизайн и производствения процес, осигурява изключително надеждно решение за транспортиране на силни корозивни среди. Неговата супер устойчивост на корозия, характеристиките за бързо отваряне и затваряне и модулният дизайн не само намаляват разходите за поддръжка на оборудването в промишлени процеси, но също така гарантират безопасността на персонала и околната среда чрез анти{3}}статични и-пожароустойчиви безопасни конструкции. С непрекъснатото развитие на индустрии като химическо и морско инженерство, тази вентилна технология ще продължи да се развива към по-високи стойности на налягането, по-прецизно управление и по-интелигентни насоки, осигурявайки основна поддръжка за ерата Industrial 4.0 на управление на течности.
